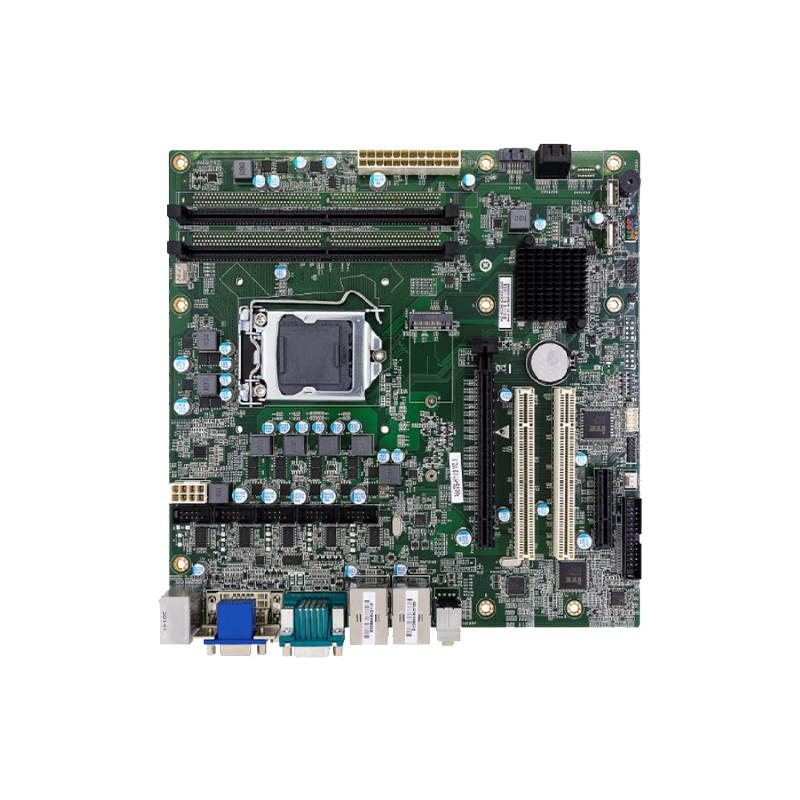

EC9-H81是基于Intel® H81芯片组开发的Micro-ATX结构单板电脑，兼容Intel LGA 1150处理器；支持VGA+DVI-D+HDMI显示功能；支持PCIe X16、PCIe X1, PCI总线扩展。
主要针对工业自动化、环保检测等应用，高端的性能和丰富的功能配置可以发挥重要作用。
◆ Intel LGA 1150 Gen4 处理器
◆ 1个PCIe x16,1个PCIe x4,2个PCI (32bit)
◆ 2条 DDR3 DIMM 插槽,支持最大16GB
◆ 6 个 RS232, COM1 支持 RS485
◆ 工业级端口防护阻断静电和浪涌
◆ 采用高 Tg 宽温 PCB 材质保障宽温稳定
| 主板类型 | Micro-ATX | |
| 系统配置 | 处理器 | Intel® 4 LGA1150 |
| 芯片组 | Intel® H81 | |
| 内存插槽 | 2x240 Pin DDR3 DIMM | |
| 最大容量 | 单个8G，最大16G | |
| 内存频率 | DDR3-1333/1600 | |
| 存储接口 | SATA | 3 |
| 固态盘接口 | 1个M-SATA | |
| I/O接口 | 显示 | 三显示输出 DVI +VGA+HDMI, 支持独立双显，最大分辨率 1920×1200 |
| 网络 | 1xi217,1xi211（LAN1可支持网络唤醒功能） | |
| USB | 2*USB 3.0, 7*USB 2.0接口 | |
| COM | 6个，COM1支持RS232/485/422可选， COM2~ COM6为RS-232模式 | |
| LPT | 1个 | |
| GPIO | 8-bit GPlO | |
| 音频 | MIC-in, Speaker-Out, | |
| watch dog | 1-255 sec/min | |
| 其他 | 1*PS/2 / 1 个 LPC扩展接口 | |
| 扩展总线 | 主板集成 | 1×PCIe x16 / 1×PCIe x4（实际速率×2）/ 2×PCI |
| 工作环境（温度&湿度） | 0℃～+60℃；湿度：10%～90%（非凝结状态） | |
| 储存环境（温度&湿度） | -40℃～+85℃；湿度：5%～95%（非凝结状态） | |
| 电源 | ATX 电源，支持 ATX/AT 开关机模式 | |
| 尺寸(WxD) | 244x244mm | |
